深度解析:全志 A20双核处理器倍受国内外开源社区青睐

海贝   2021年1月22日 浏览量:6615

作为领先的移动处理器供应商,全志科技单双四核处理器不仅被广泛应用于平板电脑 、智能播放盒和安防等领域,还倍受OpenHW/CNX-Software等国内外开源社区的青睐,近期更是有多块基于A20的开源开发板相继面世,接下来小编会深度解析下其中缘由:

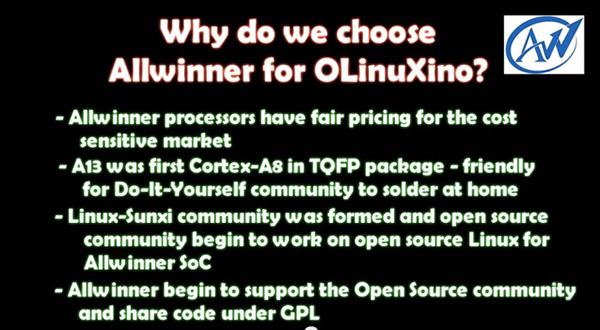

原因一:开放与开源

         封闭可以设置壁垒,带来竞争优势。

但是,开放却可以让更多人参与和受惠,营造出更加生机勃勃的生态体系。 全志科技是目前国内少有的支持开源移动处理器领导者,遵守GPL协议并开放Linux Kernel等源代码,为全人类的发展和进步做贡献。

原因二:超高集成度

         全志处理器特点之一就是具有超高集成度,比如A20双核处理器内置了 GMAC/SATA /HDMI 1.4(HDCP) /CVBS-IN/ Transport Stream/4路SPI /8路UART 等丰富的接口,可应用于家庭媒体中心、网络接入服务器(Network Access Server) 、安防监控、工控和医疗等各种领域。


原因三:超强多媒体性能

         A20双核处理器具有非常出色的多媒体性能,支持2160p视频播放,1080p/720p H.265硬件加速视频编码。

原因四:与A10 pin-to-pin兼容

         A20双核处理器与开源社区早熟悉的全志A10 pin-to-pin 兼容,缩短产品上市时间的同时也便于前期研究成果的继承。


原因五:极具竞争优势的系统成本

         由于超高集成度和生产直通率,A20双核处理器系统成本极具竞争优势,保加利亚的OLIMEX Olinuxino-A20甚至只采用2层PCB layout即可。

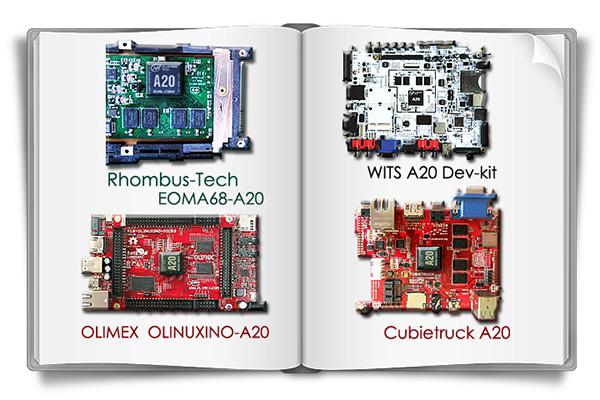

         接下来通过图片给大家介绍下几块典型的A20开发板。

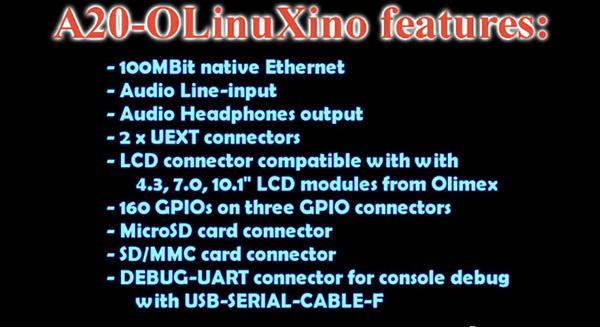

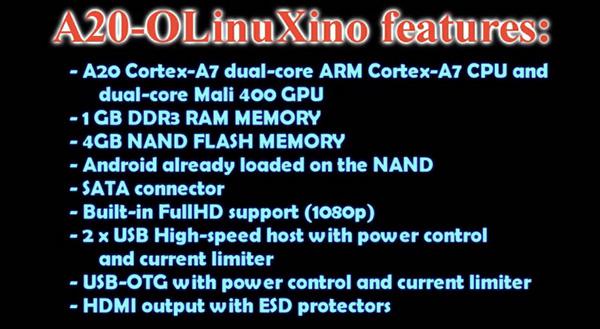

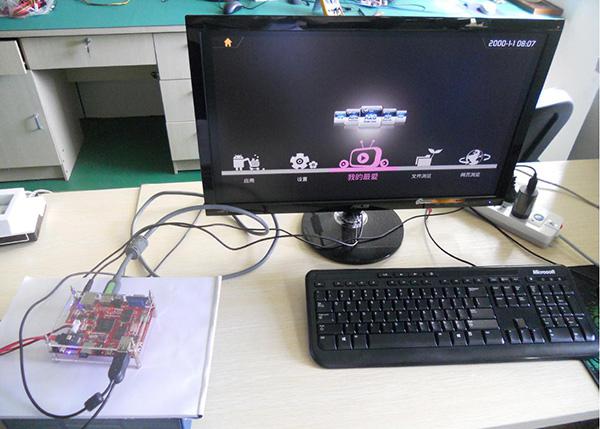

         开发板一:保加利亚OLIMEX OLINUXINO-A20
















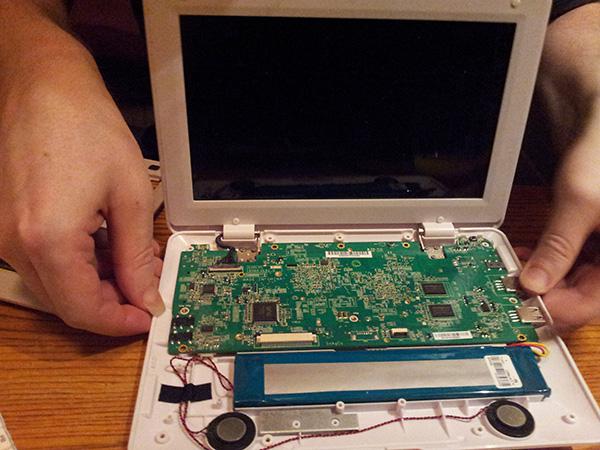

开发板二:英国Rhombus-Tech EOMA-A20

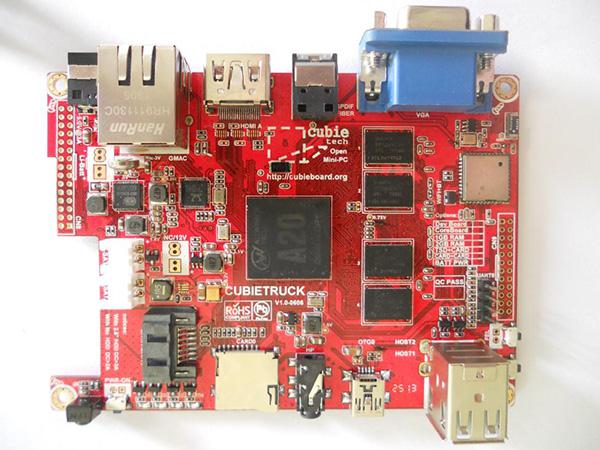

开发板三:Cubietruck A20

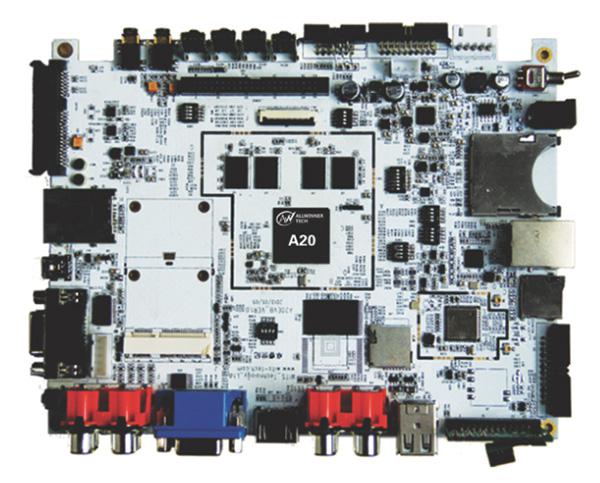

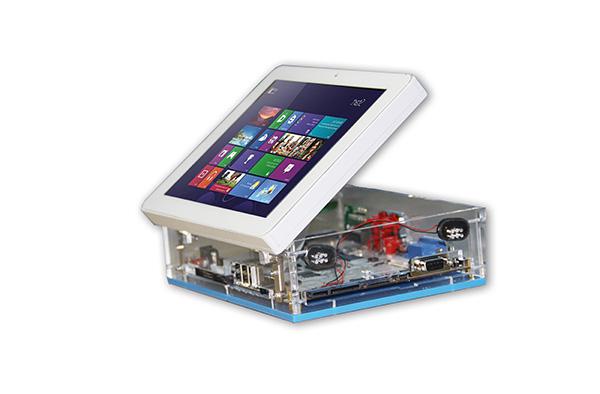

开发板四:深圳卓睿世纪 A20 Dev-Kit






A20双核移动应用处理器主要规格如下:

        - 双核CortexTM-A7 CPU架构

        - 双核Mali400MP2 架构

        - H.264 2160p视频播放

        - H.264 1080p@30fps 或720p@60fps 视频编码

        - 内置HDMI, LVDS, TV decoder等

        - 双路CMOS sensor

        - 通过Google CTS 测试,GMS授权申请中

        - 支持 Android 4.2.2 操作系统

双核CPU/GPU架构
