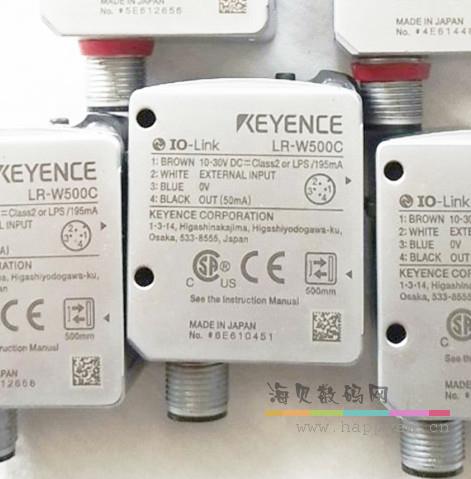

母机 / 子机

母机

响应时间

按每个连接的机型规定^*1

增设子机

1 台母机最多 4 台^*2

I/O

控制输出

最多 4 输出
NPN开路集电极/PNP开路集电极　切换式
24 V以下、
母机：50 mA以下^*3、子机：20 mA以下
残余电压 2 V以下
N.O. /N.C.切换式
^*1*4

外部输入

最多 5 输出
短路电流　NPN：1 mA以下/PNP：2 mA以下
有关加载电压请参照配线图(使用说明书第 3 页)
^*1*4

模拟输出

最多1 输出
电流输出/电压输出　切换式
电流输出：4～20 mA
最大负载电阻 450 Ω
电压输出：0～10 V
外部负载电阻 5 kΩ以上
^*1*4

保护电路

电源逆接保护、电源浪涌保护、
输出过电流保护、输出浪涌保护、输出逆接保护

电源

电源电压

DC 24 V　波纹(P-P)10％以下、Class2或LPS

消耗电流

70 mA 以下(不包含负载)^*5

传感器连接器规格

容许传感器消耗电流

150 mA以下

N-bus连接规格

容许通过电流

1200 mA以下

环境抗耐性

环境温度

-20 至 +50 °C (无冻结)

相对湿度

35 至 85 % RH (无凝结)

抗震性

10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 各方向 2 个小时

耐冲击性

1,000 m/s²、X,Y,Z 方向各 6 次

材质

外壳、防尘罩：聚碳酸酯
按钮：聚缩醛
显示屏：丙烯

重量

约 70 g
