海康视频综合平台一体机 B21一体机 产品简介：

视频综合平台B21一体机系列是参考ATCA(Advanced Telecommunications Computing Architecture 高级电信计算架构)标准设计，支持模拟及数字视频的矩阵切换、视频编解码、集中存储管理、网络实时预览等功能，是一款集图像处理、网络功能、日志管理、设备维护于一体的电信级综合处理平台。使用综合平台不仅可以让使整个监控系统更加简洁，也让安装调试，维护变得容易，并且具有良好的兼容性以及扩展性，可广泛应用于各种视频监控系统项目。

    订货型号

功能特性



硬件结构

ll  5U标准机箱，满足中小规模的监控需求。

l  标准机架式设计，运营级ATCA机箱系统。

l  插拔式模块化设计，可根据需求灵活选择机型。

l  业务模块支持热插拔、双电源冗余、智能风扇自动调温，确保系统稳定可靠。

l  双高速无阻塞背板设计，满足大容量视频数据高速交换的需求。

 矩阵切换控制
    l支持网络、数字视频信号的接入和切换输出
    l支持原始视频数据无压缩直接交换输出


视频编码输入
    l采用H.264视频压缩标准
    l支持DVI视频信号接入编码
    l支持定时录像、移动侦测录像


视频解码输出
    l支持DVI、HDMI输出显示
    l支持1/4/6/8/9/16画面分割显示
    l最高支持2400W高清视频解码

    l支持H.265、H.264、MPEG4、MJPEG等主流的编码格式
    l支持PS、TS、ES、RTP、HIK等主流封装格式
    l支持ONVIF协议接入设备解码


大屏拼接
    l支持16个显示屏的任意大屏拼接
    l单屏支持16个窗口
    l支持开窗和漫游功能，最多支持256个窗口,单块解码板支持16个1080P的开窗
    l窗口支持1/4/6/8/9/16画面分割
    l最大支持64个预设场景，用户可以自定义每个场景电视墙布局
    l支持场景预案


运维管理
    l支持WEB方式或客户端方式访问和操作
    l支持iPad、安卓方式访问和操作
    l支持网络键盘添加、配置和操作
    l支持GB协议接入平台实现管理和操作。
    l内置千兆交换机，具备4个千兆网口，支持链路聚合，支持NAT功能
    l支持远程控制网络、数字视频的切换上墙
    l支持远程获取和配置参数，支持远程导出和导入参数
    l支持远程获取系统运行状态、系统日志
    l支持远程重启、恢复默认设置、升级等日常维护

海康视频综合平台一体机 B21一体机 物理接口：

    物理接口

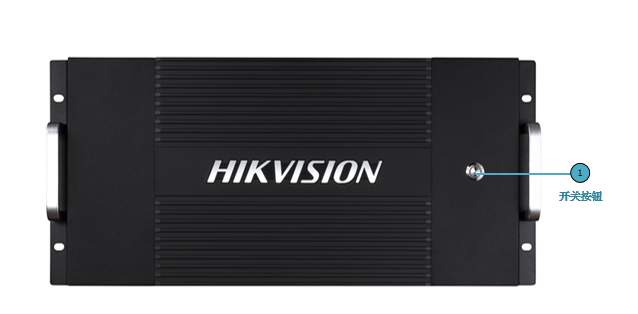

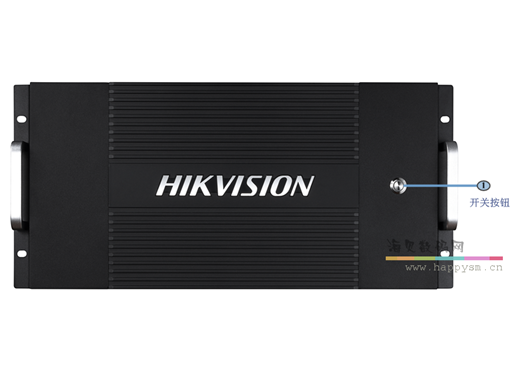

B21一体机视频综合平台前视图：


B21一体机视频综合平台后视图：

    注：不同的型号搭配方式不同，物理接口会有相应变化。本图为其中一种搭配方式。

海康视频综合平台一体机 B21一体机 详细技术参数：

    DS-B21-04/08D-08DU、DS-B21-04/08D-12DU、DS-B21-04/08D-16DUDS-B21-04/08D-08HU、DS-B21-04/08D-12HU、DS-B21-04/08D-16HU

    DS-B21-04/08D-08DU、DS-B21-04/08D-12DU、DS-B21-04/08D-16DUDS-B21-04/08D-08HU、DS-B21-04/08D-12HU、DS-B21-04/08D-16HU

海康视频综合平台一体机 B21一体机 产品简介：

视频综合平台B21一体机系列是参考ATCA(Advanced Telecommunications Computing Architecture 高级电信计算架构)标准设计，支持模拟及数字视频的矩阵切换、视频编解码、集中存储管理、网络实时预览等功能，是一款集图像处理、网络功能、日志管理、设备维护于一体的电信级综合处理平台。使用综合平台不仅可以让使整个监控系统更加简洁，也让安装调试，维护变得容易，并且具有良好的兼容性以及扩展性，可广泛应用于各种视频监控系统项目。

    订货型号

功能特性



硬件结构

ll  5U标准机箱，满足中小规模的监控需求。

l  标准机架式设计，运营级ATCA机箱系统。

l  插拔式模块化设计，可根据需求灵活选择机型。

l  业务模块支持热插拔、双电源冗余、智能风扇自动调温，确保系统稳定可靠。

l  双高速无阻塞背板设计，满足大容量视频数据高速交换的需求。

 矩阵切换控制
    l支持网络、数字视频信号的接入和切换输出
    l支持原始视频数据无压缩直接交换输出


视频编码输入
    l采用H.264视频压缩标准
    l支持DVI视频信号接入编码
    l支持定时录像、移动侦测录像


视频解码输出
    l支持DVI、HDMI输出显示
    l支持1/4/6/8/9/16画面分割显示
    l最高支持2400W高清视频解码

    l支持H.265、H.264、MPEG4、MJPEG等主流的编码格式
    l支持PS、TS、ES、RTP、HIK等主流封装格式
    l支持ONVIF协议接入设备解码


大屏拼接
    l支持16个显示屏的任意大屏拼接
    l单屏支持16个窗口
    l支持开窗和漫游功能，最多支持256个窗口,单块解码板支持16个1080P的开窗
    l窗口支持1/4/6/8/9/16画面分割
    l最大支持64个预设场景，用户可以自定义每个场景电视墙布局
    l支持场景预案


运维管理
    l支持WEB方式或客户端方式访问和操作
    l支持iPad、安卓方式访问和操作
    l支持网络键盘添加、配置和操作
    l支持GB协议接入平台实现管理和操作。
    l内置千兆交换机，具备4个千兆网口，支持链路聚合，支持NAT功能
    l支持远程控制网络、数字视频的切换上墙
    l支持远程获取和配置参数，支持远程导出和导入参数
    l支持远程获取系统运行状态、系统日志
    l支持远程重启、恢复默认设置、升级等日常维护

海康视频综合平台一体机 B21一体机 物理接口：

    物理接口

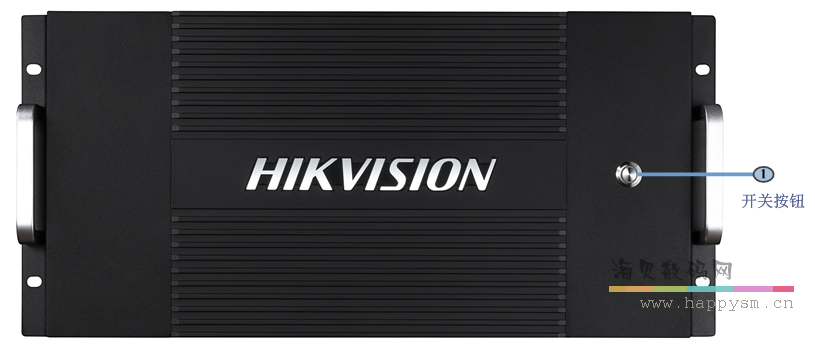

B21一体机视频综合平台前视图：
