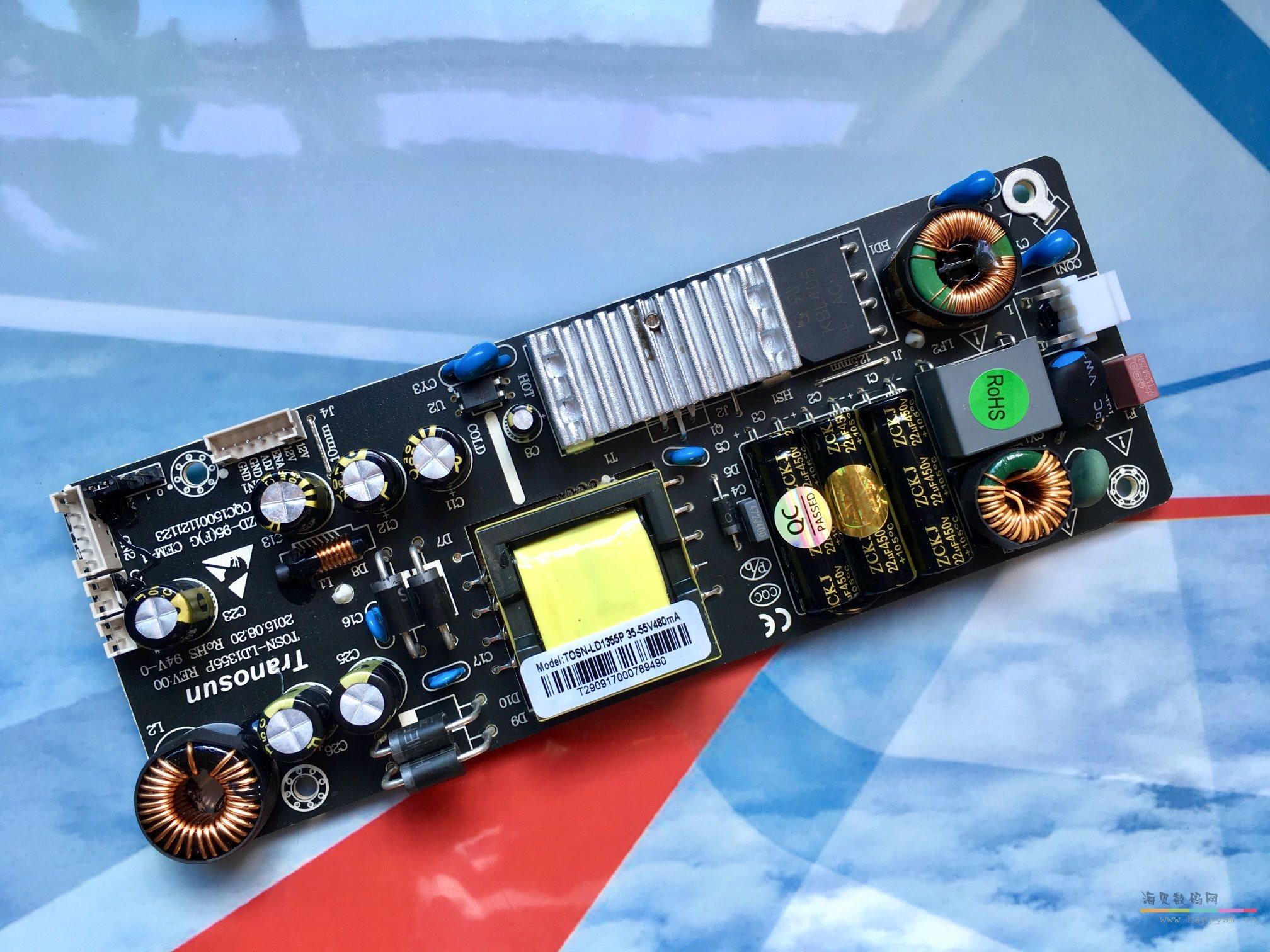

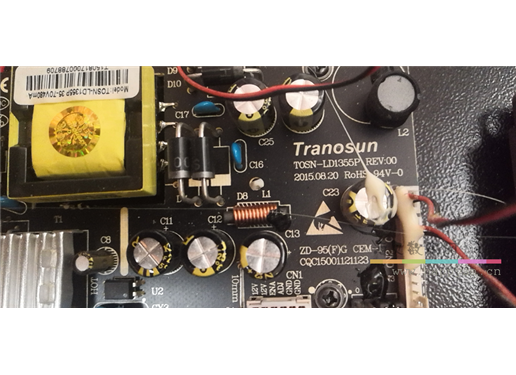

TOSN-LD1355P 35-70V480mA 电源板

产品详情：

产品型号（Product model）：	TOSN-LD1355P (50W 25W背光 )
产品参数（Product specifications）
输入电压（Input current）:	100～240Vac(Range:90～264Vac).
输入电流（Input current）:	0.8A Max.
输入频率（Input frequency）:	50/60Hz(Frequency range:47～63Hz).
输出电压（Output voltage）:	+12V.
输出电流（Output current）:	2.0A （2.5A max）
LED恒流（LED constant current):	+35V～+70V 240mA(120mA*2)
	+35V～+70V 330mA(165mA*2)
	+35V～+52V 480mA(240mA*2)
纹波及杂讯（Ripple and noise）:	120mV max
空载损耗功率:	≦0.5W
耐压测试:	3000 VAC/1min/5mA
漏电流:	0.25mA max.240VAC/ 50Hz
电压调整率/负载调整率:	±5%
转换效率:	﹥85%
功能：	具有过流,过压,过温,短路等保护功能
工作温度:	-25℃ to +55℃.
相对湿度:	10～90%RH
安规标准:	符合UL/EN60950/60065/GB4943
电磁兼容标准:	符合EN55032 & EN55024 Class B , GB13837-2012 , GB9254-2008, IEC/EN 61000-3-2:2014 , GB17625.1-2012
外形尺寸（Dimensions）：	(L)180(M)65(H)15 mm
重量（Weight）：	151g

Output Voltage	Load Regulation	Min Load	Rate Load	Max current
输出电压	负载调整率	最小负载	标称负载	最大负载
+V1(+12V)	±5%	0.1A	2.0A	2.5A

LED Output Voltage range	LED Output standard voltage		LED Rated current	LED Rated output Power
LED 输出电压范围	LED 输出标准电压		LED 额定电流	LED 额定功率
+V2(+35V～+70V)	+35V～+70V --------＞		240mA(120mA*2)	＜25W 恒流总功率不能超过25W
	+35V～+70V --------＞		330mA(165mA*2)
	+35V～+52V --------＞		480mA (240mA*2)
